| Por Hi Sibley |

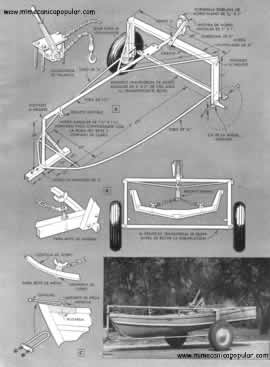

| LA BOTADURA de una embarcación, o el levantarla
del agua, no constituye una ardua labor si usted usa este remolque de suspensión
para bote, equipado con un potente elevador. El remolque será apreciado
especialmente por las personas que van a pescar solas, ya que permite manipular
el bote sin ayuda alguna. El bastidor del remolque, hecho de tubos y canales
de acero soldados, está equipado con un elevador de tipo de palanca,
como en el detalle A. Observe en el detalle B la manera de fijar con pernos
un pedazo" de cadena a una de las cuadernas centrales del bote. Un
resorte espiral fijado a la cadena de la cuaderna se pasa sobre el gancho
de la cadena del levantador, para proporcionar amortiguación contra
los impactos cuando el bote es remolcado de un sitio a otro. En la proa
del bote se colocan un gancho y una armella, detalle C; el primero se fija
ala abrazadera deslizante antes de levantar el bote. Después de colocar
el bote en posición, una barra transversal de acero angular se fija
al bastidor por medio de pernos. |
| Un elevador de palanca levanta el bote a su posición
en el remolque. Note cómo está montada la roldana |
Esta abrazadera móvil guía la proa hasta el
descanso frntal. Un gancho mantiene el bote fijo al bastidor |
 |
 |
| Clic en la imagen para ver más
grande y claro |
|
| Fuente: Revista Mecánica Popular - Volumen 11 - Agosto
1952 - Número 2 |
|
|
