Click para ver más grande Estás leyendo parte de la revista de Marzo de 1978
Recomienda este artículo a un amigo Recomienda este artículo a un amigo
Mire el motor a través de sus bujías
Son sensibles indicadores de las condiciones del motor, por lo que hay que saber reconocer las fallas que revelan
por Mort Schultz

El Nuevo Pacer de la American

¿Conoce usted bien sus bujías?
Cualquiera que cree que sabe todo lo relacionado con las bujías debe determinar si realmente puede contestar las siguientes preguntas:
- ¿ Qué falla se ha producido cuando la parte superior el aislador de una bujía muestra franjas visiblemente verticales de color negro?
- ¿Qué problema existe si el electrodo central de una bujía muestra quemaduras y desgaste excesivo?
- ¿Qué es la corona, cuándo hay más probabilidades de que ocurra y qué se debe hacer al respecto?
- ¿Qué se debe hacer para quitar las bujías de un Chevrolet Monza de último modelo, con un motor V8?
- Allá por el año 1908, cierto individuo de Estados Unidos, que daría su nombre a dos compañías fabricantes de bujías de la actualidad, comenzó su propio negocio. ¿Quién era él y cuáles son los nombres de las dos compañías que llevan hoy su nombre?

He aquí las respuestas:
1) La bujía se instaló correctamente. Con toda probabilidad, se ajustó demasiado o se utilizó una llave española que deformó su casco, cosa que dio lugar al escape que produjo esas franjas.
2) Esta condición generalmente es causada por empaquetaduras incorrectamente comprimidas o corroídas que se han ajustado sobre asientos sucios. Se impidió el flujo normal del calor de la bujía, dando lugar aun calentamiento excesivo de ésta.
3) La corona es un fenómeno eléctrico de alto voltaje que hace que las bujías y sus cables se prendan. Ocurre con mayor frecuencia en tiempo húmedo y es especialmente visible en la obscuridad. Es un fenómeno que no debe ser motivo de ninguna preocupación.
4) Las bujías en modelos de automóviles semejantes no se quitan de manera convencional. Es difícil sacar la bujía No.3 del motor. Todo el procedimiento se discute después bajo el título "Remoción de bujías en el Monza".
5) Ese individuo se llama Albert Champion. Las compañías que llevan su nombre son la Champion y AC.
Las respuestas a estas preguntas apenas dan a conocer una parte muy pequeña de la información que se tiene sobre las bujías. Sin embargo, este artículo sí contiene toda la información que debe usted tener sobre las bujías, para que su automóvil funcione siempre de manera eficiente.

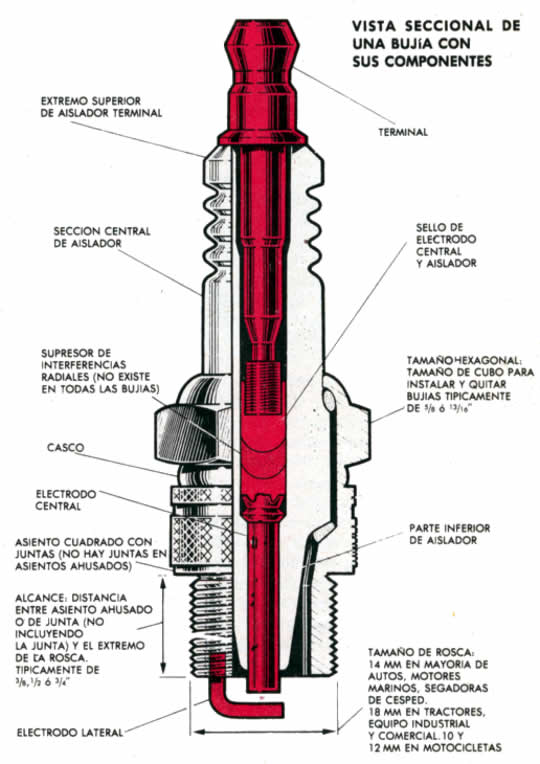

¿Qué es una bujía? Un componente eléctrico del sistema de encendido de un motor de gasolina que proporciona la chispa de voltaje de alta tensión para prender la mezcla de combustible.

BUJIAS QUE INDICAN UN MOTOR OPERANDO NORMALMENTE
BUJIAS QUE INDICAN LA NECESIDAD DE AFINAMIENTO O REPARACION

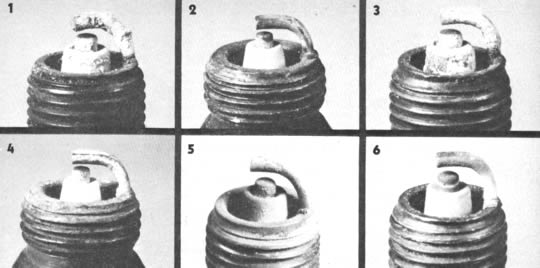

En la parte superior aparecen las bujías tomadas de 15 diferentes motores. He aquí cómo someterlas a un diagnóstico correcto: En la parte superior se muestran bujías que indican un funcionamiento normal del motor .
1. El depósito esponjoso gris, de tono casi blanco, en el extremo del aislador del electrodo lateral resulto normal para motores con sistemas de control de la emisión de escape que emplean mezclas débiles y combustible sin plomo. Esto bujía ya ha tenido un uso prolongado y deberá cambiarse.
2. Blanco con tinte de color canela: los depósitos blandos en el electrodo central y el depósito más oscuro en el electrodo lateral, indican un alcance térmico incorrecto, de acuerdo con lo forma en que se utilizo el motor -a baja carga y a velocidades moderadas.
3. Depósitos de color canela en una bujía de mucho uso. El depósito de color amarillo en el electrodo lateral es narmal y se debe o aditivos metálicos.
4. Los depósitos blandos y blancos de tono amarillento en el electrodo central y el aislador son normales para un motor que utilice combustible que contiene ciertos aditivos metálicos. los depósitos en el casco son normales y no muestran ningún síntoma de mezclas demasiado ricas o demasiado débiles.
5. Ejemplo básico de uno bujía normal con un depósito esponjoso de color marrón oscuro en el aislador. Note el color ligeramente más claro en el electrodo lateral, que muestra que está funcionando a una temperatura algo mayor. El depósito negro parecido al hollín en el casco sugiere que se está empleando uno mezcla rica de combustible y tal vez se necesite un nuevo filtro de aire.
6. Los depósitos esponjosos de color rojo son normales en los motores que emplean combustibles con aditivos MMT. La acumulación de ese depósito aceitoso en el casco puede deberse o un motor que todavía no se ha asentado totalmente. En un motor más viejo, tal vez indicaría el comienzo del desgaste de los aros de los pistones, los sellos y los guías de las válvulas. En la mitad inferior de la página adyacente aparecen bujías que indican la necesidad de una reparación o un afinamiento del motor.

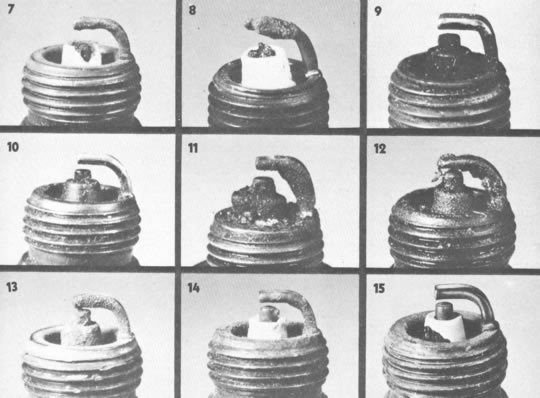

7. Daños causados por detonaciones: El extremo de encendido del aislador está roto y se ha transferido metal del electrodo central al electrodo lateral. Causas posibles: a. Sincronización del encendido demasiado avanzada. b. Combustible con octanaje demasiado bajo. c. Funcionamiento deficiente del sistema de emisión de gases (EGR).
8. Daños causados por el pre-encendido. Los depósitos de color blanco en un aislador con ampollas conjuntamente con electrodos quemados revelan uno condición de temperaturas verdaderamente elevadas. Causas posibles: a. Bujías demasiado calientes. b. Sincronización del encendido demasiado avanzado. c. Depósitos que arden en lo cámara de combustión. d. Obstrucción de sistema de enfriamiento. e. Obstrucción de sistema de escape.
9. Acumulación de hollín. Los depósitos esponjosos de hollín negro en el aislador y los electrodos pueden deberse a estas causas: a. Mezcla excesivamente rica, debido o un atascamiento del estrangulador o un carburador defectuoso. b. Circuito primario del encendido defectuoso o cables de bujías defectuosos. c. Arranque excesivamente frío sin calentamiento del motor.
10. Depósitos de aceite. La presencia de depósitos aceitosos de color generalmente negro en el aislador y los electrodos tal vez se deben a lo siguiente: a. Filtración excesiva de aceite del motor hacia lo cámara de combustión, debido o fugas por aros de pistón o sello de guía de válvula. b. Sistema PCV defectuoso.
11. Depósitos de carbón. Los depósitos duros de carbón negro en el aislador y los electrodos pueden ser el resultado de: a. Pequeño cantidad de aceite que se filtro por aros o válvulas. b. Sistema PCV defectuoso. c. Bujía demasiado fría. d. Bujía de tipo incorrecto para el motor.
12. Acumulaciones de suciedad. Lo presencia de depósitos carbonizados y de forma granular en el aislador y los electrodos pueden ser causados por: a. Falta de filtro de aire. b. Montaje defectuoso del filtro de aire.
13. Puente en entrehierro. Hoy partículas de carbón en el entrehierro de lo bujía. Causa posible: a. Acumulaciones de depósitos en lo cámara de combustión durante un funcionamiento a baja cargo y a baja velocidad, que se han desprendido durante una demando súbita de fuerza máxima.
14. Aislador glaseado. Una superficie vidriosa en el aislador como resultado del derretimiento de depósitos en la bujía. Causas posibles: a. Bujía demasiado caliente. b. Calentamiento local excesivo debido o obstrucción de sistema de enfriamiento.
15. Aislador con salpicaduras. Salpicaduras de depósitos negros parecidos a la pintura en el aislador. Causas posibles: Un retardo en lo corrección de las fallas de un motor permiten que se acumulen depósitos blandos y aceitosos en el cilindro. Después de un afinamiento, estos depósitos se desprenden y ensucian lo bujía.

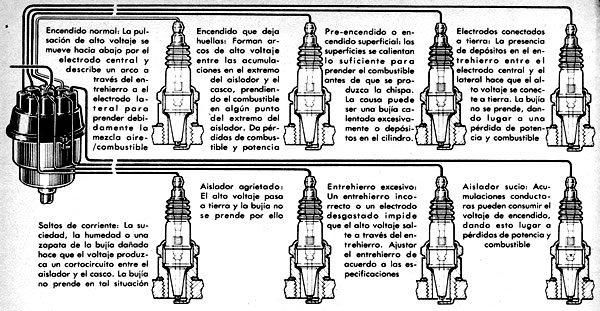

POR QUE LAS BUJIAS FALLAN

Cómo saber cuándo el motor necesita nuevas bujías

Es innegable que el desgaste de las bujías es una de las causas principales de los arranques difíciles, del rendimiento deficiente del motor y del aumento del consumo de combustible "El rendimiento de las bujías constituye el factor más importante para conservar el bajo consumo de gasolina del motor y la eficiencia del funcionamiento de éste", dice la División AC Spark Plug de la General Motors. "En pruebas realizadas por la AC se ha podido comprobar que, si sólo una de las ocho bujías falla, el consumo de gasolina puede llegar en un 15.2%".
Sin embargo, a menudo se culpa a las bujías por un rendimiento deficiente del motor no causado por ellas. Muchas cartas que recibimos se relacionan con dueños de automóviles que instalan nuevas bujías para eliminar fallas de encendido del motor y pérdidas de potencia del mismo.
El remedio da resultados, pero sólo durante unos cuantos cientos de kilómetros. Lo que ha sucedido es que las nuevas bujías provisionalmente mejoran el rendimiento del motor, ya que someten el sistema del encendido a demandas un tanto menores.
Pero las bujías nuevas no pueden rectificar permanentemente el rendimiento deficiente de un motor causado por platinos del distribuidor desgastados, por una tapa del distribuidor rajada, por una sincronización del encendido incorrecta o una bobina débil. O por anillos o cilindros desgastados, o carburación defectuosa.
La mejor forma de averiguar si las bujías son la causa de su problema es examinarlas cuidadosamente cuando sé extraen del motor. Busque las condiciones que se indican en la página 27. Si existe una de ellas, entonces una o más bujías están dando lugar al problema. También debe usted inspeccionar cuidadosamente los extremos de las bujías usadas. Pueden indicar lo que está ocurriendo en el motor y en las bujías en sí, ayudándolo a diagnosticar lo que está interfiriendo con el funcionamiento correcto del motor .

Las bujías se limpian insertando el extremo del electrodo en la máquina de aspersión de arena Muchas veces en necesario limar los electrodos pra qutarles todas las comulaciones reacias Limpie la rosca para asegurar un asentamiento correcto de la bijía en el bloque del motor

Remoción correcta de las bujías
En la mayoría de los casos, las herramientas que necesita usted son: una llave hexagonal de 13/16" (2.08 cm) o una llave de cubo hexagonal para bujías de 5/8" (1.59 cm), una llave de cremallera y una extensión.
Puede usted determinar el tamaño de la llave hexagonal que necesita mirando la información en un manual o preguntando al departamento de servicio de un agencia que venda su marca de automóvil en particular.
No confunda el tamaño hexagonal con otras dos dimensiones de las bujías, el tamaño de la rosca y el alcance de las mismas. En la primera ilustración de este artículo se aplican estas tres dimensiones.
En algunos casos se pueden utilizar herramientas "convencionales". Si no se dispone del espacio suficiente para aplicar una llave de cubo y una extensión a una bujía, utilice una llave flexible para bujías. Consiste en un cubo fijado al extremo de una extensión flexible de tipo de manguera que tiene un mango en forma de barra T, que puede usted adquirir en cualquier tienda que venda artículos para automóviles.
Se describe a continuación el procedimiento convencional y correcto para extraer las bujías.
l) Marque el alambre de cada bujía con algún símbolo de identificación, a fin de que pueda reinstalarse en su cilindro correspondiente. Cualquier cambio accidental de un alambre hace que las bujías se prendan fuera de orden, dando esto lugar a daños graves del motor.
Uno de los métodos para marcar los alambres es fijando un gancho de tendedera de resorte o un trozo de cinta de encubrir marcado con un número a cada alambre, a medida que los vaya quitando. El sistema de numeración que se usa en el caso de un motor V8 puede ser D-I, D-2, D-3 y D-4 para los alambres de las bujías en el lado derecho (lado del pasajero) del automóvil, e I-1, I-2, I-3 e I-4 para los alambres de las bujías en el lado izquierdo (lado del conductor).
2) Dale a la zapata de la bujía aproximadamente un cuarto de vuelta mientras extrae la bujía.
Advertencia: Nunca se debe tirar del alambre de la bujía en sí. Una manipulación descuidada separaría los hilos conductores, dando esto lugar a un circuito abierto, a una conducción deficiente, a una resistencia excesiva y a una falla del encendido de las bujías. Tire sólo de la zapata.
3) Afloje cada bujía una vuelta solamente después de haber quitado todos los cables.
Advertencia: Los motores de culata de aluminio deben enfriarse antes de proceder a quitarles las bujías, pues en un motor caliente, las bujías se traban y resultan difíciles de remover.
4) Sople el carbón y la tierra alrededor de cada bujía. Es mejor el aire a presión; pero si no tiene a mano una manguera correspondiente, use un trozo de manguera de vacío. Apunte un extremo al área y sople por el otro extremo.
5) Quite cada bujía y colóquela dentro de su agujero correspondiente en una bandeja para bujías numeradas para coincidir con el número de cilindros de su automóvil. Es importante una identificación correcta para que pueda usted relacionar cada bujía con el cilindro que le corresponde, a fin de hacer un diagnóstico correcto de las condiciones de aquéllas.
Consejo de servicio: si es difícil quitar una bujía, destorníllela ligeramente para exponer unos cuantos hilos de su rosca. Aplique un poco de aceite liviano a la rosca y vuelva a atornillar la bujía en su lugar. Permita que el aceite empape los hilos de la rosca antes de tratar de quitar la bujía de nuevo.

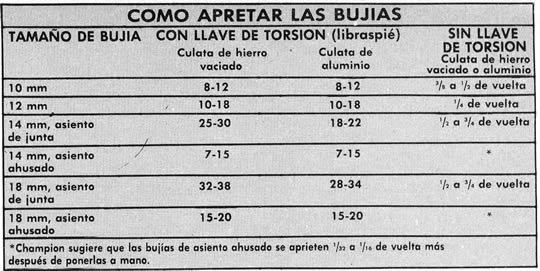

Este diagrama le ayudará a apretar las bujías sin necesidad de utilizar una llave de torsión Las bujias de motores rotatorios tienen dos electrodos exteriores. A la derecha una de Mazda

Remoción de las bujías de los autos Monza (motor V8)
1) Eleve el automóvil.
2) Afloje los dos pernos de suspensión del travesaño de soporte del motor en el lado izquierdo, aproximadamente cuatro vueltas.
3) Baje el vehículo.
4) Coloque un bloque de madera entre la caja del cigüeñal y un gato y levante el motor 1/2" (1,27 cm).
5) Quite la bujía No.3, fijando la llave y desprendiendo esa bujía. Quite la cremallera de la extensión y haga girar la extensión a mano hasta extraer la bujía. Invierta este procedimiento para instalar la bujía.
6) Baje el motor.
7) Levante el automóvil y apriete los pernos de fijación del travesaño del soporte del motor.
8) Baje el vehículo.
Las otras bujías, aparte de la No.3, se pueden quitar de la manera convencional conocida.

Servicio de las bujías
Se desperdicia dinero echando al basurero las bujías que pueden limpiarse, ajustarse y reutilizarse. Para limpiarlas bien, es necesario emplear el aparato correspondiente.
¿Y cómo obtener un aparato para limpiar bujías? En los Estados Unidos se puede comprar un limpiador para garajes caseros por alrededor de 20 dólares. Si no quiere hacer esto, lleve las bujías a una estación de servicio de su vecindario y páguele a alguien allí para que limpie las bujías.
A fin de prestarle servicio correcto a las bujías, haga lo siguiente:
l) Limpie bien La bujía para quitarle la humedad, el aceite y la tierra.
2) Si el extremo de encendido de una bujía está aceitoso o cubierto con acumulaciones húmedas, lave la bujía con un disolvente de limpieza como querosén. Utilice un cepillo para introducir el disolvente en la cavidad inferior del aislamiento. Seque la bujía con aire de presión, aún si tiene que pedir prestada una manguera de aire. Si el extremo de una bujía acabada de lavar no está totalmente seca, el disolvente de limpieza puede acumularse en su interior, endureciéndose allí y afectando el funcionamiento de aquélla.
3) Limpie las bujías en la máquina de hacer la limpieza.
Advertencia: No aplique ningún chorro de arena a una bujía por más de 5 segundos. Más tiempo podría desgastar el aislador y los electrodos.
Los calibradores de lámina no son ezactos, use un calibrador de tipo de alambre redondo
A la izquierda bujía con empaquetadura, la de la derecha no lleva, ambas se aprietan bien.
4) Abra el electrodo exterior lo suficientemente para introducir una lima de bujías entre los electrodos. Emplee la herramienta de ajuste de entrehierros de una lámina calibradora de bujías. No emplee pinzas ni ninguna herramienta, excepto una especial para bujías, si quiere calibrar el electrodo, ya que podría causarle a la bujía daños irreparables.
5) Lime el electrodo central y el electrodo exterior para limpiarlos. Bastan sólo una o dos pasadas. Es importante limar los electrodos, ya que la máquina de limpieza no siempre les quita las escamas a los electrodos.
6) Examine la rosca cuidadosamente para ver si hay allí acumulaciones de carbón o de escamas que podrían impedir que una bujía se asentara correctamente. Limpie los hilos de la rosca con un pequeño cepillo manual de cerdas de alambre o un cepillo semejante activado por una máquina.
Importante: Tenga cuidado de no tocar los electrodos con el cepillo, ya que podría dañarlos.
7) Emplee una lámina calibradora de tipo de alambre para bujías a fin de ajustar el entrehierro de las bujías. Una lámina calibradora plana del tipo usado para ajustar los platinos del distribuidor produciría un ajuste erróneo. Emplee la herramienta de ajuste de entrehierros para esta labor, doblando el electrodo lateral.
Advertencia: No doble el electrodo central. Si hace esto, tendrá que descartar la bujía
Ajuste el entrehierro a la especificación exacta que aparece en su manual o la que se indica en la calcomanía de servicio que hay en el compartimiento del motor del automóvil. El entrehierro queda bien ajustado cuando siente usted una ligera fricción al mover la lámina calibradora de un lado a otro, entre los electrodos.
Importante: Ya sea que instala usted bujías nuevas o reacondicionadas, hay que ajustar el entrehierro de cada una de ellas antes de instalarlas en el motor del vehículo.


Instalación de bujías
Si su motor tiene una culata de aluminio, aplique una delgada capa de grasa de grafito a los dos o tres primeros hilos de la rosca de cada bujía. Esto impide que ella se atasque.
Limpie la rosca de los cabezales de los cilindros con una herramienta correspondiente, la cual se puede comprar en una tienda de artículos para automóviles o emplee para ello un cepillo pequeño. Si las bujías utilizan empaquetaduras y se vuelven a usar, cambie las viejas empaquetaduras por nuevas. Asiente la empaquetadura totalmente, atornillándola para que quede al ras contra la base del casco.
Las bujías de asiento ahusado no utilizan empaquetaduras. Si en su motor hay bujías de asiento ahusado, no puede usted utilizar bujías con empaquetaduras. Si el motor emplea bujías con empaquetaduras, tampoco puede utilizar bujías con asientos ahusados.
Atornille las bujías con los dedos dentro de los cabezales de los cilindros y luego pare. Llegado este momento es cuando hay que considerar ciertas recomendaciones. La AC Spark Plug Co. y la Prestolite, dos importantes compañías, recomiendan el empleo de una llave de torsión para apretar las bujías. La Champion, por otra parte, alega que "prácticamente nadie emplea una llave de torsión con las bujías, y no se requiere esto". ¿Qué debe usted hacer? Si no tiene esa llave, utilice el método manual.
En cada caso, las bujías deben apretarse exactamente a la especificación recomendada por la Organización Internacional de Normas y la Sociedad de Ingenieros Automotrices. Aunque las bujías no parezcan estar bien ajustadas, sí quedarán correctamente apretadas. Si altera usted estas especificaciones, ajustará las bujías de manera excesiva y posiblemente tenga problemas con el funcionamiento del motor o las bujías se traben.
Advertencia: Tenga mucho cuidado de no inclinar las bujías al atornillarlas. Podría usted echar a perder la rosca en las lumbreras de las bujías. Aunque hay insertos para colocarse dentro de lumbreras y rectificar este daño, se trata de una molestia innecesaria, por lo que debe usted realizar el trabajo sin prisas y de manera cuidadosa.

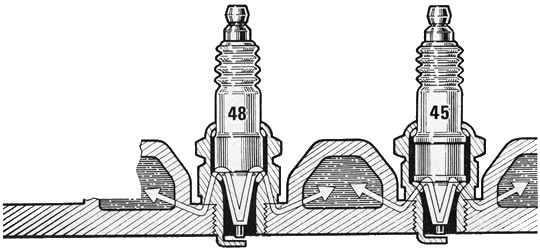

Se muestran aquí bujías de tipo frío y caliente. La bujía a la izquierda es un tipo más caliente, ya que disipa el calor con lentitud (una trayectoria más larga). La bujía a la derecha, es de tipo frío, disipa el calor más rápido, debido a su corta trayectoria.

Selección de las bujías
Esto no debe ocasionar ningún problema. Comienza usted seleccionando las bujías recomendadas para su motor por el fabricante del vehículo, dato que encontrará en el manual del dueño y en la calcomanía de servicio dentro del compartimiento del motor.
No vamos a discutir aquí los sistemas de numeración de las bujías. Es algo interesante, pero no tiene ningún interés ahora, ya que cada fabricante de bujías ha ideado su propio sistema. Nos limitaremos a aconsejarle que comience usted con el número que recomienda el fabricante de su vehículo.
Ahora bien, si esta bujía no funciona satisfactoriamente en las condiciones de manejo que encuentra usted, deberá ser substituida por una bujía de funcionamiento más frío o más caliente. El alcance térmico de una bujía: es determinado principalmente por el largo del
aislador inferior. Mientras más largo sea el aislador, más caliente será el funcionamiento de la bujía.
Hay tres reglas que se deben seguir al seleccionar la bujía del alcance térmico exacto para su motor:
1) Escoja bujías que tengan el alcance térmico especificado por el fabricante del vehículo.
2) Si la bujía se calienta excesivamente (se producen ampollas en el aislador inferior, este adquiere un color muy blanco y / o los electrodos se desgastan prematuramente), cambie por bujías de la misma marca, pero del alcance térmico más bajo que sigue (más frío).
3) Si las bujías se ensucian (los extremos de encendido se llenan de aceite o de hollín), cámbielas por bujías de la misma marca, pero del alcance térmico más alto que sigue (más caliente).
Consejo de servicio: En caso de que no lo sepa, ya la Mazda ha aprobado una bujía de nuevo diseño para utilizarse en sus autos de pasajeros con motores rotatorios R-100, RX-2, RX-3 y RX-4. Ofrece mayor protección contra acumulaciones de carbón y aceite, y entrehierro de mayor duración también.

Supresores de interferencias
Los sistemas eléctricos de los automóviles han sido reconocidos desde hace mucho como una de las causas principales de las interferencias radiales. Habiendo casi 150 millones de autos, camiones y autobuses en los caminos de los Estados Unidos, no hay duda de que existe una gran cantidad de interferencias radiales y de televisión en ese país. Como protección contra estas interferencias, todos los vehículos vienen de la fábrica con dispositivos de supresión.
En cuanto a los automóviles, estos dispositivos de supresión consisten en las llamadas bujías de resistencia, cables secundarios de tipo de supresión o supresores externos. Frecuentemente, las bujías de resistencia se combinan con cables de supresión o supresores externos. No se recomienda la utilización de cables de supresión junto con supresores externos.
En cuanto a la selección de las bujías, si el equipo original del fabricante requiere el uso de bujías de tipo de resistencia, entonces se sugiere utilizar estas bujías.

Fuente: Revista Mecánica Popular - Volumen 31 - Marzo 1978 - Número 3
