Radio, Televisión y Electrónica - Octubre 1950

ICONOSCOPIOS A COLOR

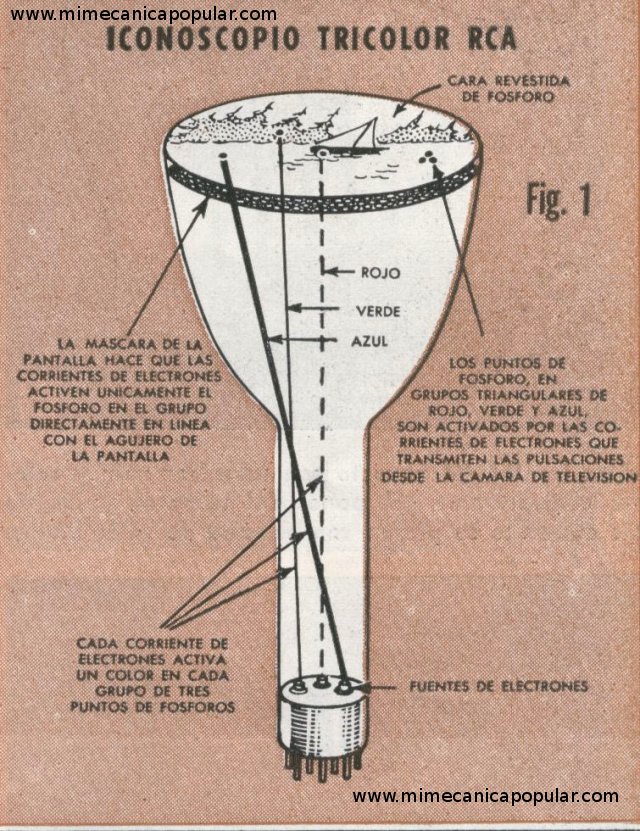

SE DICE que los dos nuevos iconoscopios demostrados recientemente por la RCA resuelven los problemas inherentes a la televisión en colores. En la demostración se emplearon dos receptores distintos de TV a color, ya que los nuevos iconoscopios son de diferente tipo. Uno de ellos emplea una sola fuente de electrones para reproducir la imagen, mientras que el otro utiliza tres frentes de electrones para el mismo objeto. Cada una de estas fuentes produce un haz de electrones conectados magnéticamente para reproducir cada uno de los tres colores primarios -rojo, verde y azul- en el frente del iconoscopio, y mezclarlos fielmente de acuerdo con la escena que se televisa. Todo esto se ilustra en el dibujo de la Fig. l.

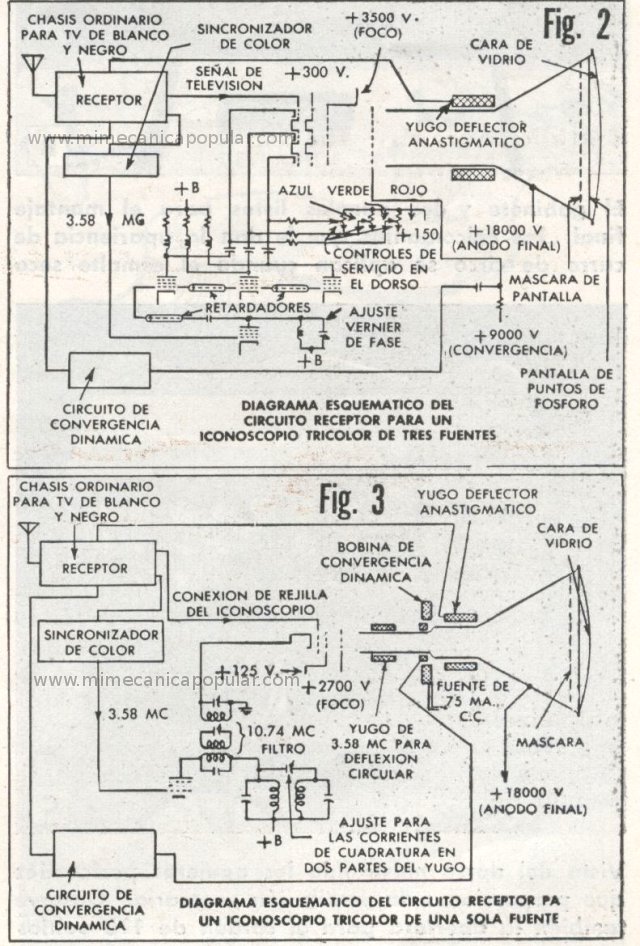

La televisión a colores naturales hace tiempo que es una realidad. La razón de que no se haya autorizado su uso en los Estados Unidos para las transmisiones comerciales ha sido el hecho de que ninguno de los nueve sistemas propuestas ha satisfecho los reglamentos de la Comisión Federal de Comunicaciones. Dichos reglamentos exigen como condición principal que la transmisión sea “compatible” con los receptores en blanco y negro. Esto se ha hecha con objeto de evitar que los receptores actuales se tornen anticuados de la noche a la mañana. El requisito de compatibilidad establece que el sistema empleado para producir imágenes en colores debe operar armónicamente con la televisión actual en blanca y negro, con objeto de que las transmisiones a colar puedan ser recibidas en los actuales aparatos como imágenes en blanco y negro. Los principios del circuito receptor de ambos iconoscopios a color se detallan en los diagramas de las Figs 1 y 2. Incluyen además el chasís ordinario de televisión en blanco y negro.
La cara de cada iconoscopio está revestida en su interior con puntos de fósforo dispuestos en grupos triangulares de tres: uno rojo, uno verde y uno azul como se ilustra en la Fig. l. Hay 117,000 puntos de cada color, los que hacen un total de 351,000. Detrás de la cara del iconoscopio existe una malla metálica que contiene 117,000 agujeros de aproximadamente el mismo tamaño que los puntos de fósforo. Los agujeros están colocados en tal forma que cubren igualmente cada punto rojo, verde y azul del grupo triangular. El ángulo del haz de electrones determina el color. La cantidad de luz a color emitida por cada punto varía de acuerdo con la onda que se recibe de la estación transmisora. Esta acción ocurre tan rápidamente que la luz de los puntos de fósforo se mezcla y produce los colores naturales de la escena original.

Fuente: Revista Mecánica Popular - Volumen 7 - Octubre 1950 - Número 4
