Construya su calidoscopio - Por Dan A. Robertson - Este calidoscopio proporciona entretenimiento visual sin fin para personas de todas las edades. Un giro ligero a las ruedas de vidrio teñido y usted puede crear infinitas variaciones de brillantes colores, como puede ver en las fotos de esta página las que fueron tomadas a través del tubo
Este calidoscopio proporciona entretenimiento visual sin fin para personas de todas las edades. Un giro ligero a las ruedas de vidrio teñido y usted puede crear infinitas variaciones de brillantes colores, como puede ver en las fotos de esta página las que fueron tomadas a través del tubo
Este calidoscopio proporciona entretenimiento visual sin fin para personas de todas las edades. Un giro ligero a las ruedas de vidrio teñido y usted puede crear infinitas variaciones de brillantes colores, como puede ver en las fotos de esta página las que fueron tomadas a través del tubo Este calidoscopio proporciona entretenimiento visual sin fin para personas de todas las edades. Un giro ligero a las ruedas de vidrio teñido y usted puede crear infinitas variaciones de brillantes colores, como puede ver en las fotos de esta página las que fueron tomadas a través del tubo
Mire a través de este tubo lleno de color y en segundos usted podrá experimentar incontables diseños de rojo encendido, ámbar radiante o azul helado. Usted puede usar hasta 18 diferentes colores y diseños de vidrio en el calidoscopio. Haga girar las dos ruedas de color independientemente o juntas para producir efectos variados.
El proyecto es ideal para una persona novata en el trabajo con vidrio tenido porque todos los cortes son simples de hacer. Un artista experimentado en vidrio encontrará que el proyecto es perfecto para utilizar esas piezas de vidrio que se amontonan en un estudio. Si hay niños alrededor, construya dos para evitar peleas.
El tubo del calidoscopio es una pieza de 1 pie (3.05 m) de tubo plástico de cañería (A) con una tapa al extremo (8). Taladre un agujero para el ojo en el centro de la tapa y lije los bordes con papel de lija (grano 180) o estopa de acero.
Mientras mayor sea el número de colores que use (recuerde que puede escoger hasta 18), más brillantes serán los diseños. Sin embargo, usted puede producir diseños hermosos y brillantes usando sólo tres o cuatro colores relacionados como violeta, rojo, anaranjado y amarillo en diferentes tonalidades.
Puede encontrar vidrios tenidos baratos en las casas de los distribuidores. Busque también vidrios de colores en la casa, en el trabajo o en la playa. Pueden utilizarse piezas tan pequeñas como de 1 x 1-1/2" (2.54 x 3.81 cm).
Dibuje en papel un diseño de tamaño completo de cada rueda de color con una pluma de color oscuro con punta de fieltro. Haga descansar una pieza de vidrio tenido sobre una sección de color de la rueda, con la parte de cristal boca arriba. Sumerja un cortador de vidrio afilado en aceite para cortar metales o querosén, entonces presione el cortador sobre el vidrio y adentro de las líneas de tinta.
Cuando usted hace el corte, oye un ligero chasquido a medida que el cortador va pasando sobre el vidrio rayando la línea que se desvanece en la superficie. Si el corte es profundo y hay diminutos fragmentos de vidrio a lo largo de la línea, usted está presionando muy fuerte. El corte puede ser desigual. Por otra parte, si usted puede borre la línea con un dedo, ella era simplemente la pista para el cortador en el aceite sobre el vidrio. Presione más fuerte y trate otra vez. Nunca pase por la línea cortada dos veces, el cortador se volverá romo.

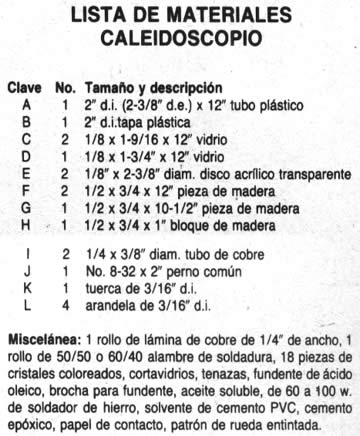

Materiales: tubo plástico con diámetro interior de 2" y tapa, cautín soldador, soldador 50/50, piezas de vidrio tenido, espaciadores de cobre, perno, arandelas, tiras de madera, bloque de madera, tiras de espejo, círculos de acrílico, pinzas para vidrio, patrones para ruedas de vidrio tenido, cortador de vidrio y lámina de cobre. Además, fundente, aceite para cortar metales y cemento
Materiales: tubo plástico con diámetro interior de 2" y tapa, cautín soldador, soldador 50/50, piezas de vidrio tenido, espaciadores de cobre, perno, arandelas, tiras de madera, bloque de madera, tiras de espejo, círculos de acrílico, pinzas para vidrio, patrones para ruedas de vidrio tenido, cortador de vidrio y lámina de cobre. Además, fundente, aceite para cortar metales y cemento
Si usted puede ver a través del vidrio, colóquelo sobre el diseño y corte dentro de las líneas de tinta con un cortador de vidrio aceitado y afilado. Si el vidrio es muy oscuro, corte el diseño en papel para cada pieza y colóquelo encima del vidrio de manera que sirva de guía para corte
Si usted puede ver a través del vidrio, colóquelo sobre el diseño y corte dentro de las líneas de tinta con un cortador de vidrio aceitado y afilado. Si el vidrio es muy oscuro, corte el diseño en papel para cada pieza y colóquelo encima del vidrio de manera que sirva de guía para corte
Luego de cortarlo separe el vidrio inmediatamente con las manos. Use unas pinzas para separar las piezas pequeñas. Frote los bordes de las piezas de vidrio unos con otros para que se vuelvan romos y evitar el peligro de bordes afilados
Luego de cortarlo separe el vidrio inmediatamente con las manos. Use unas pinzas para separar las piezas pequeñas. Frote los bordes de las piezas de vidrio unos con otros para que se vuelvan romos y evitar el peligro de bordes afilados
Con cuidado, centre la lámina de cobre en los bordes de cada pieza de vidrio y envuélvalos apretadamente. Luego alise la lámina con un lápiz. La lámina no se pega al vidrio engrasado
Con cuidado, centre la lámina de cobre en los bordes de cada pieza de vidrio y envuélvalos apretadamente. Luego alise la lámina con un lápiz. La lámina no se pega al vidrio engrasado
Después de colocar las piezas de vidrio en el diseño y fundir la lámina de cobre, aplique un poco de soldador a lo largo de los bordes de las piezas usando un soldador de 60 a 100 watts. Entonces suelde una pieza de tubo de cobre en el centro con el fin de que sirva como espaciador
Después de colocar las piezas de vidrio en el diseño y fundir la lámina de cobre, aplique un poco de soldador a lo largo de los bordes de las piezas usando un soldador de 60 a 100 watts. Entonces suelde una pieza de tubo de cobre en el centro con el fin de que sirva como espaciador

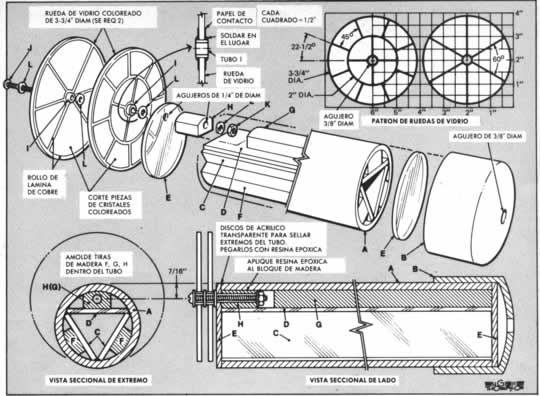

Arme la unidad giratoria como se ve arriba; consiste en dos ruedas de vidrio, un disco de acrílico, un bloque de madera, un perno y una tuerca
Arme la unidad giratoria como se ve arriba; consiste en dos ruedas de vidrio, un disco de acrílico, un bloque de madera, un perno y una tuerca
Deslice los espejos dentro del tubo de manera que formen un triángulo, le cara del espejo mirando hacia adentro. Les tres tires de madera que sostienen los espejos en su lugar deben caber apretados, pero usted debe tener cuidado de no arañar ninguno de los reversos de los espejos según los va colocando en la madera
Deslice los espejos dentro del tubo de manera que formen un triángulo, le cara del espejo mirando hacia adentro. Les tres tires de madera que sostienen los espejos en su lugar deben caber apretados, pero usted debe tener cuidado de no arañar ninguno de los reversos de los espejos según los va colocando en la madera
Pegue con cemento la tapa del extremo y la pieza de acrílico para el ojo en un extremo y el conjunto de vidrio en el otro extremo. Fíjese bien si todas las piezas están limpias antes de armarlo
Pegue con cemento la tapa del extremo y la pieza de acrílico para el ojo en un extremo y el conjunto de vidrio en el otro extremo. Fíjese bien si todas las piezas están limpias antes de armarlo

Clic en la imagen para ver más grande y claro
Clic en la imagen para ver más grande y claro
Si el vidrio que está usando es tan oscuro que usted no puede ver el diseño en tinta a través de él, haga un duplicado del diseño en papel rígido. Corte el diseño en piezas y coloque uno encima del vidrio para que sirva de guía al cortador.
Para hacer un corte rápido, tome el vidrio con las dos manos presionando para cortar por la línea con los dedos debajo del vidrio. Mueva las manos hacia arriba y hacia abajo hasta sentir un chasquido.
Si el vidrio es inflexible, golpéelo por debajo a lo largo de la marca con el extremo redondo del cortador hasta que el corte empiece a correr. Si el vidrio es muy pequeño para agarrarlo fácilmente use unas pinzas para cortar las piezas que no se necesitan.
Lave el vidrio con detergente y agua caliente, séquelo y envuelva los bordes de cada pieza en lámina de cobre de manera que los bordes estén centrados en la lámina. Alise la lámina con una espiga o con un lápiz.
Coloque el vidrio envuelto en la lámina en el diseño para ver si encaja. Entonces aplique fundente de ácido aleico en el cobre y suelde las piezas con alambre de soldadura de núcleo sólido 60/40 ó 50/50. No se exceda en el soldador. Use lo suficiente para mantener las ruedas juntas, pero no haga las soldaduras innecesariamente pesadas. Suelde los espaciadores (I) dentro del centro de cada rueda. Después corte las tres listas de espejo (C y D). Haga los cortes en el lado de vidrio, no en el de espejo. Entonces, deslice las tiras de espejo como haría con las de vidrio.
Corte dos discos de acrílico transparente (E) para sellar los extremos del tubo. En uno de los discos perfore un agujero de 1/4" (0.64 cm) con un centro que está a 7/16" (1.12 cm) del borde. Para asegurar los espejos dentro del tubo, corte tres tiras de madera (F y G) y un bloque de madera (H). Perfore un agujero de 5/16" (0.80 cm) de diámetro a través de H.
Asegúrese de que todas las piezas de vidrio, espejo y acrílico están limpias. Entonces pegue con cemento el disco de acrílico sin el agujero a uno de los extremos del tubo. Deslice la tapa del extremo B en su lugar. Deslice las tres piezas de espejo dentro del tubo en forma triangular, con las caras de espejo hacia adentro. Deslice con cuidado las tiras de madera en su lugar. Coloque la tira de madera G debajo del espejo D.
Deslice las piezas del perno J en el orden en que se muestra y asegure la tuerca K con resina ep6xica. Aplique resina epóxica al borde abierto del tubo y en el bloque de madera en el lugar en que está en contacto con el tubo. Coloque el conjunto de la rueda y fije con cinta el disco E en su lugar hasta que la resina ep6xica se endurezca.
Como toque final, usted puede decorar el calidoscopio con vinilo adhesivo cortado en formas simples.

Fuente: Revista Mecánica Popular - Volumen 34 - Abril 1981 - Número 4
