Plato Centrador para el Torno
Por J. C. Magee
LOS PEQUEÑOS TALLERES con equipo limitado se ven frecuentemente ante el problema de centrar y distribuir con exactitud los agujeros sobre guías, sujetadores y otros accesorios con tolerancias estrictas, donde a veces se requiere conservar los espaciamientos y dimensiones finales a .0005" ó menos. Un tornero ha resuelto el problema improvisando un plato centrador que consta de dos partes principales: un miembro deslizante que puede colocarse lateralmente con relación al eje del torno y un plato de múltiples huecos aterrajados que se suministra como accesorio del torno. La corredera puede colocarse con precisión máxima si se usan bloques de tope de dimensiones conocidas. Como quiera que deben hacerse ciertas adaptaciones de acuerdo con la naturaleza de cada trabajo, se dan sólo de modo general las dimensiones totales y las instrucciones para tornear. Es necesario también efectuar algunas alteraciones a fin de adaptar la unidad para usarla en tornos de diversos volteos. De acuerdo con sus dimensiones, la que aquí se ilustra resulta perfectamente adecuada para un torno de 9".

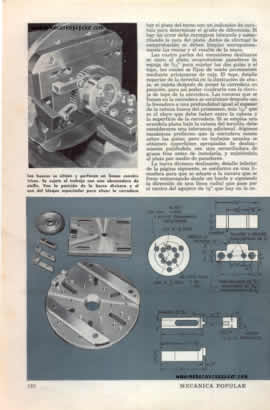

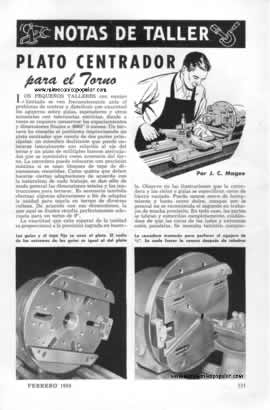

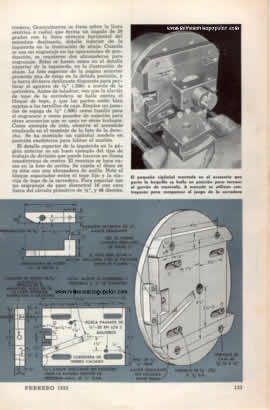

Clic en cada página para ver más grande y claro
Plato Centrador para el Torno Plato Centrador para el Torno
Plato Centrador para el Torno

Fuente: Revista Mecánica Popular - Volumen 16 - Febrero 1955 - Número 2
